ГИПСОМЕТРИЧЕСКИЙ ГЛОБУС МАРСА
15.11.2013

ГИПСОМЕТРИЧЕСКИЙ ГЛОБУС МАРСА




История создания глобусов Марса насчитывает более 150 лет. Наш глобус Марса отличается от других тем, что на нем показаны высотные уровни поверхности планеты с помощью горизонталей и послойной раскраски согласно разработанной цветовой шкале. Подготовлен он на основе Гипсометрической карты Марса масштаба 1:26 000 000, составленной в Государственном астрономическом институте им. П.К. Штернберга (ГАИШ МГУ) при участии кафедры картографии и геоинформатики Географического факультета МГУ им. Ломоносова. Высоты на карте показаны по результатам альтиметрической съемки американского аппарата "Марс Глобал Сервейер". Гора Олимп имеет высоту 21 км, а на дне Равнины Эллады имеются отметки -8,2 км.

Западное и восточное полушария Гипсометрической карты Марса были нами перепроектированы в северное и южное полушария. Для глобусов, подготовленных в двух масштабах (1:32 млн. и 1:45 млн.) была рассчитана проекция, которая учитывает закон деформаций, происходящих при формовании глобуса (выдавливании полусфер) из плоского изображения карты. Превратить исходное картографическое изображение на плоскости в неискаженное изображение на сфере, можно используя азимутальную равнопромежуточную проекцию с плоскостью сечения, проходящей через центр Марса. При создании глобуса использован термопластичный материал, на котором печатается карта двух полушарий - северного и южного. Затем лист с отпечатанным на нем изображением помещают в формовочное устройство и при высокой температуре с помощью равномерно нагретого металлического шаблона выдавливают полусферу. При этом учитывалось то обстоятельство, что исходное изображение растягивается более чем в полтора раза. Поскольку растяжение идет неравномерно, названия форм рельефа располагались параллельно экватору. Для построения картографического изображения использовалось программное обеспечение ArcGis10. Оригиналы полушарий дополнены светотеневой отмывкой рельефа, отметками высот и местами посадок космических аппаратов, включая марсоход "Къюриосити". Названия деталей рельефа на глобусах даны в латинском варианте, принятом МАС.

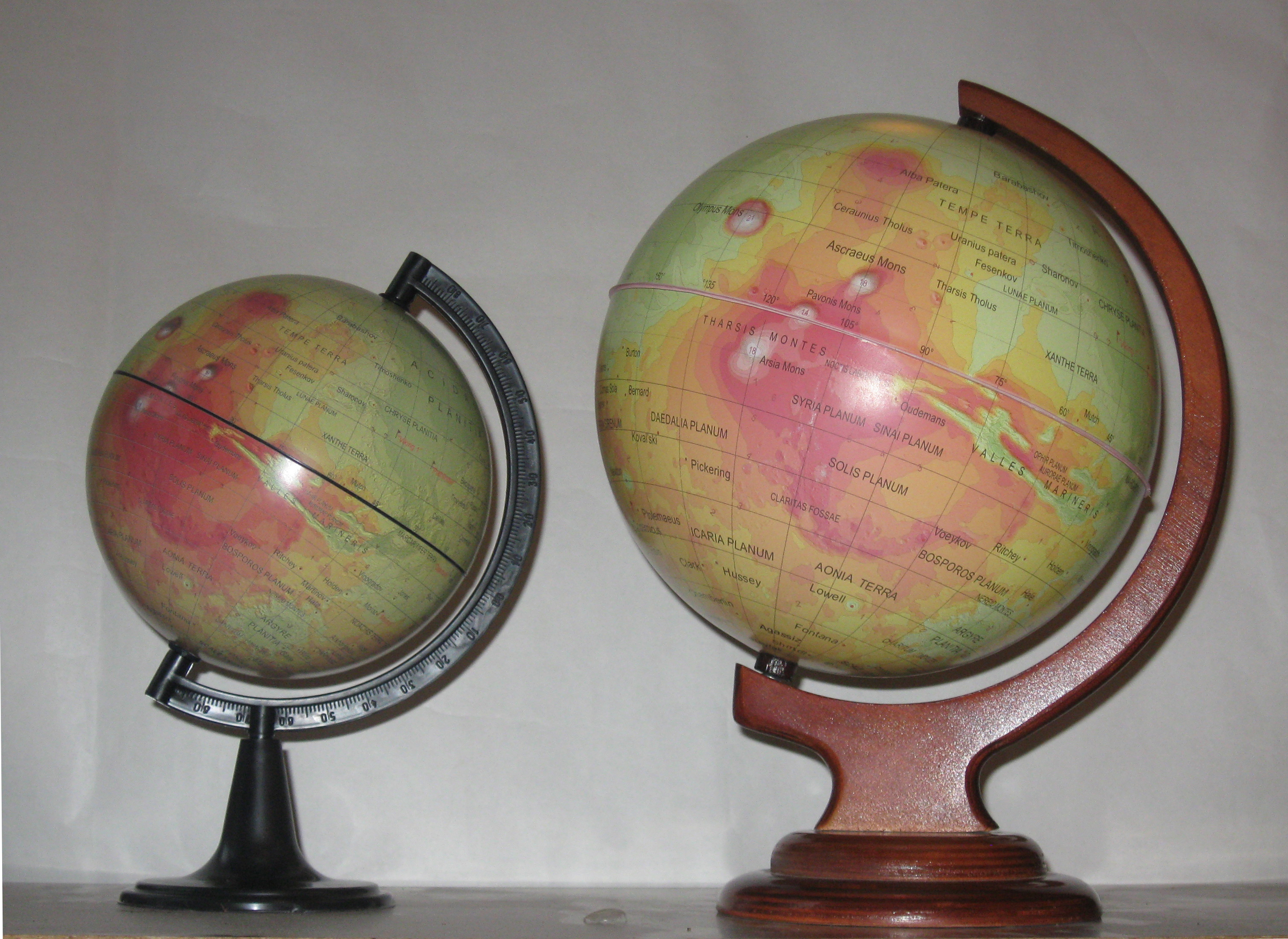

В 2012 г при поддержке ИКИ РАН компанией "Глобусный мир" было изготовлено 67 экземпляров Гипсометрического глобуса Марса диаметром 21 см, а в 2013 году 270 глобусов диаметром 15 см. Все участники Международного симпозиума по исследованию Солнечной системы, получили маленький глобус Марса. Подробная статья авторов глобуса: выпускницы Географического факультета МГУ - Бреховских Ю.А. и с.н.с. ГАИШ МГУ Родионовой Ж.Ф. ("Красная планета в 3D: гипсометрический глобус Марса") опубликована в журнале Природа №6 в 2013 г
